در کارخانجات و کارگاههای تولیدی مدرن، درج اطلاعات حیاتی مانند تاریخ تولید، انقضا، قیمت و سری ساخت (بچ کد) روی محصولات، یکی از بخشهای جداییناپذیر خط بستهبندی است. برای این منظور، از جت پرینتر ثابت (یا اتوماتیک) استفاده میشود. اما بزرگترین چالش اپراتورها و مدیران تولید، چگونگی سینک کردن و هماهنگسازی دقیق دستگاه چاپگر با سرعت حرکت محصولات روی خط است.
اگر دستگاه و خط انتقال به درستی با یکدیگر کالیبره نشوند، خروجی کار چیزی جز چاپهای کشیده، ناخوانا، جابهجا شده یا حتی جا افتادن برخی از محصولات نخواهد بود. در این مقاله به صورت کاملاً کاربردی و گامبهگام به شما آموزش میدهیم که چطور یک خط کدینگ بینقص را طراحی و راهاندازی کنید.
۱. ارکان اصلی یک خط کدینگ استاندارد صنعتی
برای راهاندازی یک سیستم چاپ اتوماتیک، شما به سه ضلع یک مثلث نیاز دارید که هماهنگی آنها کیفیت چاپ نهایی را تضمین میکند:
-

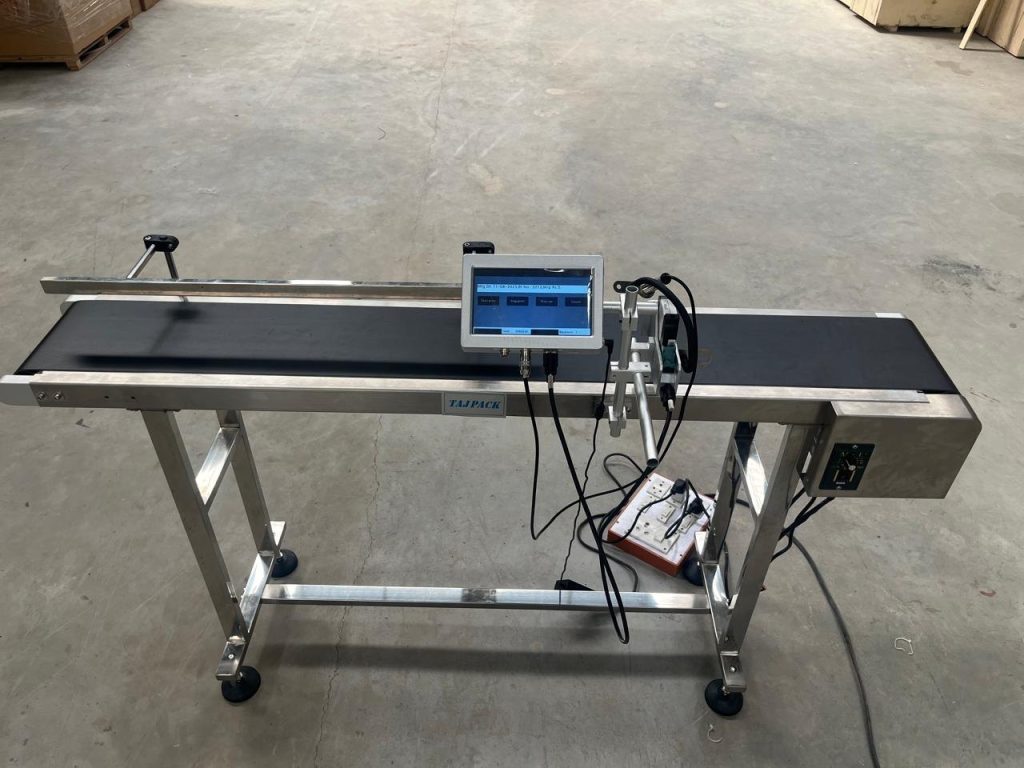

چاپگر اتوماتیک: یک دستگاه جت پرینتر ثابت (مانند سیستمهای تکنولوژی TIJ یا CIJ).
-
سیستم انتقال: یک تسمه نقاله جت پرینتر استاندارد با موتور ویبره صفر و سرعت قابل تنظیم.
-
سیستم فرمان (سنسور): فتوسل یا چشم الکترونیکی که ورود محصول را به محدوده چاپ تشخیص میدهد.
۲. گامهای عملیاتی هماهنگسازی جت پرینتر ثابت با نوار نقاله
برای اینکه چاپ دقیقاً در نقطه دلخواه شما روی قوطی، کارتن یا کیسه درج شود، باید مراحل زیر را به ترتیب پیکربندی کنید:
گام اول: تنظیم و فیکس کردن فیزیکی پایهها
کوچکترین لرزش در بدنه نوار نقاله یا پایه جت پرینتر، فوکوس پرتاب جوهر را به هم میزند. هد دستگاه باید روی یک پایه تلسکوپی مستحکم و کاملاً مستقل از لرزشهای موتور نقاله نصب شود. فاصله استاندارد هد جت پرینترهای ثابت حرارتی (TIJ) تا محصول باید بین ۱ تا ۳ میلیمتر باشد. اگر این فاصله بیشتر شود، جوهر در هوا پخش شده و متن چاپ آشفته میشود.
گام دوم: کالیبره کردن سرعت (تنظیم شفت انکودر یا سرعت ثابت)
جت پرینترهای صنعتی برای تشخیص سرعت کالا دو روش دارند:
-
روش سرعت ثابت (Fixed Speed): اگر نوار نقاله شما مجهز به اینورتر است و سرعت آن همیشه روی یک عدد ثابت (مثلاً ۱۰ متر بر دقیقه) قفل شده، میتوانید در تنظیمات داخلی جت پرینتر، گزینه سرعت را روی حالت دستی (Manual) بگذارید و عدد سرعت را با آزمون و خطا آنقدر تغییر دهید تا طول چاپ استاندارد شود.
-
روش انکودر (Encoder): اگر سرعت نقاله شما در طول روز به دلیل نوسانات برق یا تغییرات خط کم و زیاد میشود، حتماً باید از چرخ انکودر استفاده کنید. انکودر با چسبیدن به تسمه، سرعت لحظهای را به پردازنده جت پرینتر میفرستد تا دستگاه به صورت هوشمند، سرعت پاشش جوهر را با سرعت نقاله سینک کند.

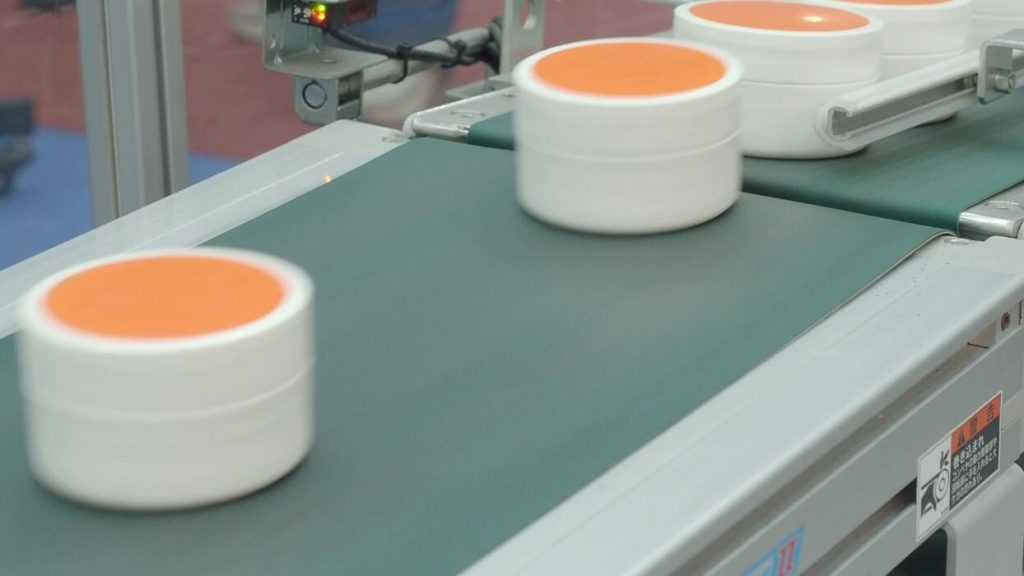

گام سوم: تنظیم مکانیکی و الکترونیکی فتوسل (چشم محصول)
سنسور وظیفه دارد به محض رسیدن محصول، سیگنال شلیک جوهر را به هد بفرستد. زاویه تابش سنسور و فاصله آن تا هد بسیار حیاتی است. پس از نصب، شما باید از طریق منوی دستگاه گزینهای به نام Print Delay (تأخیر چاپ) را تنظیم کنید. این گزینه بر حسب میلیثانیه مشخص میکند که پس از دیدن محصول توسط چشم، دستگاه چقدر صبر کند و سپس چاپ را انجام دهد. با کم و زیاد کردن این عدد، محل چاپ روی محصول جابهجا میشود.
۳. جدول عیبیابی خط کدینگ (رفع خطاهای رایج چاپ)
اگر در فرآیند هماهنگسازی با مشکل مواجه شدید، جدول زیر به شما کمک میکند تا سریعاً منشا خطا را پیدا کنید:
| نوع خطای چاپ | علت احتمالی فنی | راهکار رفع مشکل |
| کشیده شدن بیش از حد متن | سرعت نوار نقاله بیشتر از سرعت تنظیمی دستگاه است. | عدد سرعت (Speed) را در تنظیمات جت پرینتر افزایش دهید. |
| جمع شدن و فشرده شدن کلمات | سرعت نوار نقاله کمتر از سرعت دستگاه است. | عدد سرعت را در منوی دستگاه کم کنید یا سرعت نقاله را بالا ببرید. |
| چاپ روی هوا (جا افتادن محصول) | کثیف بودن چشمی یا تنظیم نبودن حساسیت سنسور. | بررسی و تنظیم فتوسل یا چشم محصول و پاک کردن گرد و غبار از روی عدسی آن. |
| چاپ دو تایی یا رگباری روی یک محصول | بازتاب نور از سطوح براق محصول به سنسور. | تغییر زاویه سنسور یا استفاده از سنسورهای اتونیکس با قابلیت فیلتر تداخلات نوری. |
❓ سوالات متداول (FAQ Schema)
۱. چرا برای جت پرینتر ثابت حتماً باید از تسمه نقاله مخصوص استفاده کنیم؟
نوار نقالههای معمولی لرزش دارند. کوچکترین تکان یا تغییر سرعت ناگهانی در نقاله، باعث کج شدن خطوط چاپ یا تغییر چگالی جوهر روی محصول میشود. نقالههای سئو شده برای کدینگ، ریلهای راهنما و موتورهای بدون ارتعاش دارند.
۲. سنسور را باید قبل از هد نصب کنیم یا بعد از آن؟
سنسور (فتوسل) همیشه باید قبل از هد چاپگر و در مسیر حرکت محصول نصب شود تا فرآیند به این صورت باشد: ابتدا سنسور محصول را میبیند –> فرمان را صادر میکند –> محصول به جلوی هد میرسد –> چاپ انجام میشود.
۳. چطور لبههای تیز یا نقاط کور ظروف را برای چاپ هدف بگیریم؟
با استفاده از تنظیمات بخش delay (تاخیر مکانی/زمانی) در منوی دستگاه، میتوانید موقعیت دقیق پاشش را حتی در کسری از میلیمتر جابهجا کنید تا چاپ دقیقاً در کادر مشخصشده روی ظرف بنشیند.
